通风换气知识

一、通风目的

1.保持空气的新鲜度（让空气在室内流动起来）

2.排出空气中的有害物质

二、通风形式

1.全面通风（新风从室外抽进来，稀释室内污浊的空气，同时不断地把污染空气排到室外）

2.局部通风（从污染源处直接把污浊气体排走，比如厨房的排油烟）

三、风量、压力

1.风量：换气设备工作时，在1小时（或者1分钟）内排走或吸进的空气量

2.动压：指空气流动时而产生的压力，只要风管内空气流动就一定有动压，且为正，动压的大小与速度有关，流速越大，动压就越大，动压=0.5*空气密度（1.2）*速度的平方

3.静压：空气流动时受到风管、设备、阀门管壁的阻挡、摩擦产生的阻力

4.全压：静压与动压的和等于全压

5.机外余压：在风机出风口风管上测试的全压值

6.机外静压：在风机出风口风管上测试的静压值

7.风机全压：在风机出风口风管上测试的全压值-在风机进风口风管上测试的全压值

8.风机静压：在风机出风口风管上测试的静压值-在风机进风口风管上测试的静压值

注意：风机进风口段的全压值为负值

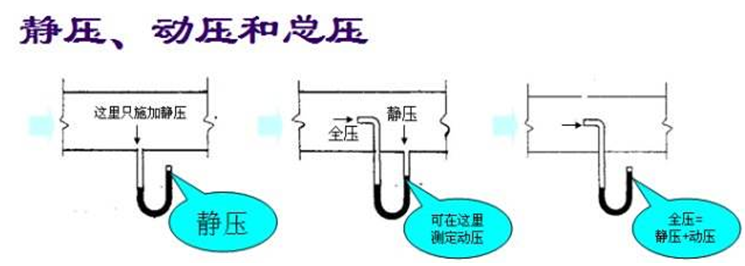

风机静压、动压、全压测试示意图

那选择设备时到底是根据那个来选择呢？全压？静压？机外静压？机外余压？

通风机：按风量与全压选择（选择全压时要考虑余量）

全热交换器：按风量与机外静压或者风量与机外余压

解释：因为全热交换器内部有热交换芯、过滤网等配件，这些配件的压力损失每个厂家各不相同，设计时不能准确计算出管网全压损失，故只需要全热交换器机外静压满足风管管网总压力损失就行（不需要考虑压力损失余量）

换气扇：按风量与机外静压或者风量与机外余压



四、噪声限定值

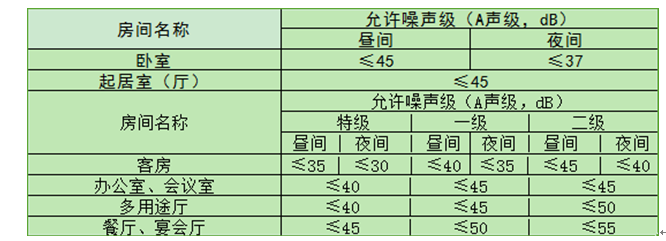

1.部分房间噪声限定值





            本表摘自《民用建筑隔声设计规范》GB50018-2010,其他功能房间详见该规范

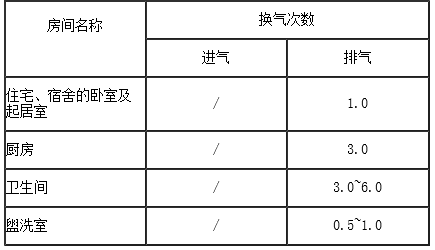

五、居住建筑部分房间通风换气次数表



            本表摘自《实用供热空调设计手册》表9..3-2

六、设备选型

根据风量与压力选型（通风机根据全压；风机盘管、全热交换器、换气扇根据机外静压；组合式空调机组根据机外余压）

下面以换气扇举例说明：

某住宅卫生间10m2，层高2.8m，噪声要求不大于40dB.A,排风量为10*2.8*6=168m3/h，设计接管长度为6m，静压按5Pa/m估算，换气扇需要机外静压为30Pa，所以按风量168m3/h、机外静压30Pa,噪声不大于40dB.A选择换气扇就行。
